一、膠粘劑拉伸剪切強度試驗機介紹：

   拉力試驗機通過對樣品的拉伸動作分析樣品的物理性能。當樣品受靜態或動態力時，會伴隨著壓力或形變力的變化。拉力試驗機可以地測定力、距離、時間、應力、應變等多個參數。根據參數變量之間的關系，分析數據得到樣品的拉伸強度、蠕變性能等物性特征。

   拉力試驗機是上海保圣實業發展有限公司推出的專業用于材料分析的高性能研究級機型。拉力試驗機儀器采用了精良力量感應元、高性能電機及耐磨轉軸，擁有優良的軟件控制及自動分析數據的性能，操作智能，且價格優惠，該款質構儀特別適用于食品、材料、化工領域的物理性能研究及教學、企業工廠的新產品開發、配方研究、工藝條件探索等材料微力試性能測定。

二、GB/T 7124—2008/ISO 4587:2003測試方法介紹

1.拉力試驗機：選擇使用的拉力試驗機應使試樣的破壞載荷在滿標負荷的10%~80%之間。試驗機的響應時間應足夠短以保證斷裂時間判斷的準確定。試驗機力值示值誤差不得大于1%。試驗機應保持ISO527-1第7章中所規定的恒定的速度?？蛇x用具有載荷變化均勻的試驗機?？蓪⑤d荷變化維持在8.3MPa/min~9.7MPa/min之間。試驗機應配置一副可自動調心的夾具。加載時，夾具及其附件（應避免夾具與膠接件由螺栓固定產生附加的應力集中）與試樣無相對移動，保證試樣長軸與施力方向一致，并與夾具中心線保持一致。

2.試樣：

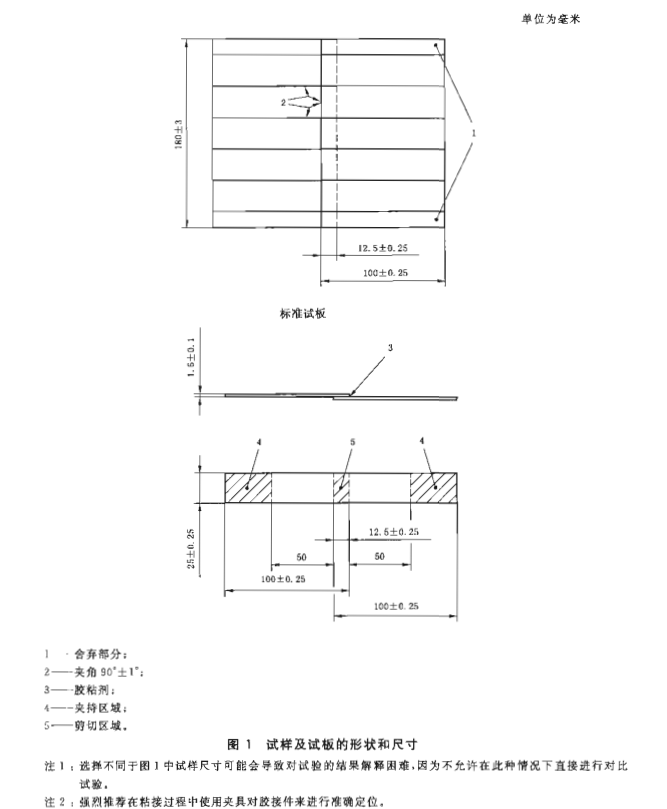

（1）試樣應符合圖1 的形狀和尺寸。粘接面長度為12.5mm±0.25mm。試片主軸方向應與金屬膠接件的切割方向一致。

2. 試樣可用平板制備，也可單片制備。在選擇不同的制備方式時，應考慮到機加工中，試樣是否會被機械破壞（包括加熱過度）。在單片制備試樣時應特別小心，確保兩被粘接試片對齊，盡可能使膠層厚度均勻，一致。典型的膠層厚度為0.2mm。膠層厚度可用插入間隔導線或小玻璃球來控制。如果使用間隔導線，則導線應該平行于施力方向，使導線對粘接部位的影響最小。
3. 膠接件表面應適當處理以使=適宜粘接。表面處理方法可遵照制造說明或其他適用的標準（ISO17212）.膠接件的應用和固化應按其制造廠商的要求或其他適當?shù)牟牧蠘藴蔬M行。再膠接過程中壓出來的溢膠需及時清理。對于交接件，其表面處理方法應在報告中說明。
4. 試樣的數量決定于精密度要求，為了結果可靠，原則上不少于5個。試樣的尺寸測量到±0.1mm。
5. 試樣需在GB/T2918中規定的標準調節環境中進行調節和實驗。

3. 實驗步驟

將試樣對稱地夾在夾具上，夾持處至距離最近的粘接端的距離為50mm±1mm，夾具中可使用墊片，以保證作用力在粘接面內。

拉力試驗機以恒定的測試速度進行試驗，使一般破壞時間介于65s±20s。

若拉力機可以恒定速率加載，將剪切力變化速率定在每分鐘8.3MPa~9.8MPa之間。

記錄試樣剪切破壞的負荷作為破壞載荷。

按GB/T 16997中的規定記錄破壞類型。

4. 結果表述

實驗結果以有效試樣的破壞載荷（N）或拉伸剪切強度（MPa）算術平均值表示。拉伸剪切強度（MPa）由破壞載荷（N）除以剪切面積（mm²）來計算。

5. 度

該實驗方法被廣泛使用和認可。但由于缺少多個實驗室的數據，其度未確定。

6. 實驗報告

實驗報告應包括以下內容：

1. 本標準編號
2. 被測膠粘劑的完整表述，包括型號、來源、制造商代碼、批號、形態等。
3. 試材的完整表述，包括材料性質和表面處理。
4. 粘接過程的表述，包括膠粘劑的使用方法，干燥和預處理條件（當需要時），固化或凝固時間，固化溫度和壓力。
5. 膠層成型后的平均厚度（實際厚度），以及控制厚度的方法。
6. 試樣的完整描述，不論是單片制備或是平板制備，都應包括粘接部位的尺寸、構造。如果試樣為平板制備，應描述平板數量、切片過程、條件以及試樣個數。
7. 試樣制備及測試的環境參數。
8. 測試速度（載荷的加載速度）
9. 每個試樣的破壞載荷或拉伸剪切強度，算術平均值和標準偏差。
10. 按照GB/T16997中的規定來描述破壞類型。
11. 描述任何與規定程序的差異和任何有可能影響結果的事件。

三、上海保圣膠粘劑拉伸剪切強度試驗機性能特點：

1.拉力試驗機適用于：化工材料、食品、藥品、生物材料等多領域材料的微力拉伸性能測定，如凝膠薄膜抗拉強度測定、保鮮膜蠕變性能測定、氣凝膠循環拉伸測定、材料屈服性能測定等。

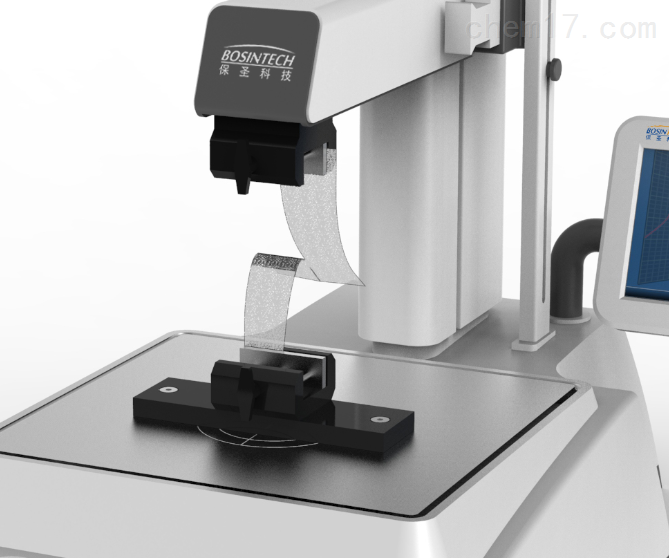

2.拉力試驗機硬件：高精度力量感應元，精密電機，測試臂，載物臺，各種配套的拉伸裝置配置多樣。

3.拉力試驗機軟件介紹：軟件具有采集數據，分析數據、中英文隨時、相關知識演示介紹等多種功能。軟件測試過程中，數據實時顯示，可直接觀察檢測圖譜變化，試驗結果無需編程軟件可直接計算。目前軟件著作權的軟件具有以下幾大特殊功能：

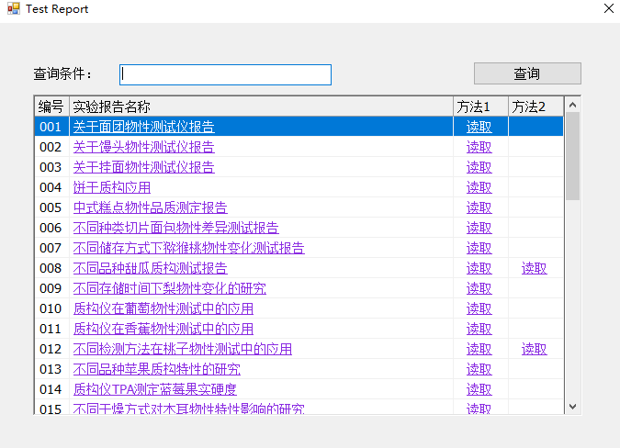

軟件自帶有材料領域方法庫

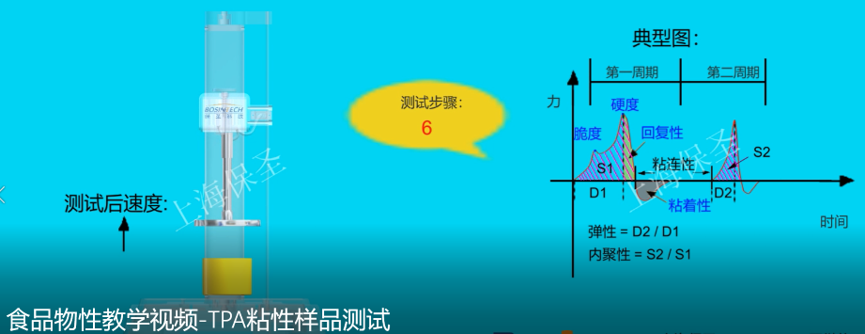

軟件帶有物性學的教學動畫視頻

4.拉力試驗機力量感應元測定范圍：0-50kg；有0.5kg，1kg，5kg，10kg，20kg，30kg，50kg感應元組件可選。

5.拉力試驗機力量感應元精度：采用進口力量感應元，可以使用第三方標準砝碼進行計量驗證和校正，符合ISO 7500 Part1或ASTM E4標準。

6.拉力試驗機測試方法：單次拉伸測試、壓縮測試、穿刺測試、蠕動測試、恒壓測試、應力松弛測試、粘性測試、剪切測試、拉伸測試、循環測試等，也可根據客戶要求編程。

7．拉力試驗機測試結果：原始數據自動保存，方便后期分析，軟件自動計算結果。多條測試曲線可疊加對比分析，也可導出單一測試曲線；測試結果可通過EXCEL格式批量導出，方便快捷。

8.拉力試驗機儀器保護功能：緊急停止、上下極限控制裝置、力量感應元過載保護，檢測數據保密功能。

9.拉力試驗機能夠滿足全部國際和國內標準方法的要求：

（1） AOAC Official Method 948.21(Jelly Strength of Gelatin)

（2） AACC method 74-09(Measurement of Bread Firmness by Univeral Testing Machine)

（3） AACC 16-50(Determination of pasta firmness)

（4） ISO 9665:1998(Adhesives-Animal glues-Methods of sampling and testing)

（5） NY/T 1180-2006(肉嫩度的測試)

（6） ASTM D330/D 330M(自動黏合帶-測量不銹鋼的自動依附性折斷)

（7） ASTM 3759M(黏合帶折斷強度和延長壓力敏感性)

（8） ASTM D937-92(蠟的硬度)

（9） ASTM D1321-95(口紅的硬度)

（10） GB/T 3903.8-2005(鞋類一內底試驗方法-層間剝離強度)

（11） GB/T 3903.12-2005(鞋類-外底試驗方法-撕裂強度)

（12） GB/T 3903.14-2005(鞋類-外底試驗方法-針撕破強度

（13） GB/T 3903.9-2005(鞋類一內底試驗方法-跟部持釘力)

（14） GB/T 11413-2005(皮鞋后跟結合力試驗方法)
